水泵水轮机四象限特性

来源：抽蓄技术交流

发布时间：2018年04月03日

点击数： 1524

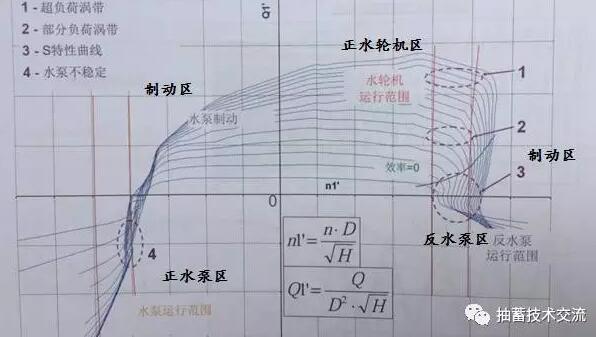

1.四象限特性曲线英文名称：four-quadrantacteristiccurve其他名称：全特性曲线定义：以流量、转速为坐标，在四个象限内分别给出的水轮机、水泵和制动工况等各种工况的特性曲线。是进行水轮机和水泵过渡过程计算的基础资料。

对于不同抽水蓄能电站，由于机组特性（不同比转速、不同厂家，不同特性曲线）、管路系统特性（一管多机布置，上下游调压室设置，管路系统参数）等不同。

水泵水轮机复杂流动结构及压力脉动很难准确模拟。水泵水轮机压力脉动的来源是卡门涡、动静干涉、旋转失速、尾水管涡、空化等，这些压力脉动是导致机组振动的根源。
