广东粤海飞来峡水力发电有限公司

来源:广东粤海飞来峡水力发电有限公司

发布时间:2013年07月12日

点击数: 3763

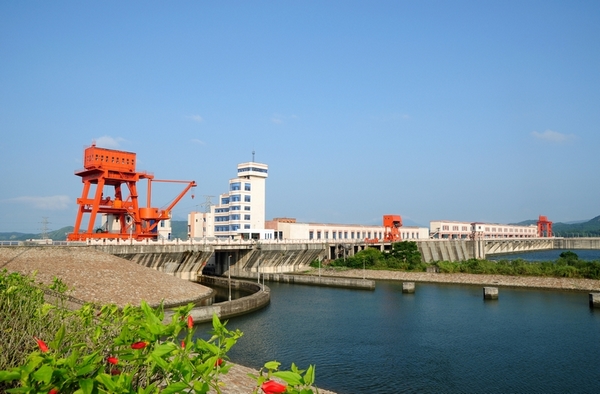

  广东省飞来峡水利枢纽位于北江干流中游,1994年开工建设,1999年建成试运行,枢纽以防洪为主,兼有航运、发电和改善生态环境等功能,是北江流域综合治理和开发利用的关键性工程。主坝最大坝高52.3米,坝顶总长2952米,坝顶宽8米。溢流坝共设16个泄洪孔,飞来峡发电厂为低水头径流式电站,厂房为河床式,装有4台灯泡贯流式水轮发电机组,总装机容量为140MW,设计年发电量为5.54亿kW.h。电厂主接线为扩大单元接线;一组扩大单元两台机组接一台220kV、160MVA自耦变压器,另一组扩大单元两台机组接一台110kV、80MVA双卷升压变压器; 220kV一回出线至清远浩源变电站接入广东省电网;110kV一回出线至清远升平变电站接入清远电网。



机组采用卧轴水平布置,水轮机、发电机共用一根大轴为两支点双悬臂的支承方式,水轮机侧为一导轴承,发电机为一组合推力轴承。管形座为机组主支承,传递机组在各种工况下的径向力、推力及扭矩、以及机组的自重力。发电机灯泡头设有一垂直支撑、两水平侧支撑,作为机组的辅助支撑。管形座上下、发电机灯泡头上部各设一进人竖井,用于运行维护人员出入及管道、电缆等的出入通道。


  水轮机转轮装有 4转轮叶片,操作机构为缸动结构;导水机构有16只活动导叶,导叶连杆采用钢性及弹簧式安全连杆;主轴密封由工作密封和检修密封组成,运行时工作密封直接由河水润滑,检修密封采用围带式;机组装有机械过速飞摆。


  电站监控系统采用分层分布式结构,分为主控级及现地控制单元级,主控级实现对电站设备运行参数的实时处理及工况的实时控制、集中监控等;现地控制单元级实现对发电机组、开关站及公用设备进行数据采集处理;主控级与各现地控制单元级之间通过工业以太环网进行通信;当主控级因故退出运行时,现地级控制单元可不受影响继续运行。
